整體櫥柜的柜體結構設計

櫥柜的柜體包括地柜及吊柜、中高柜，他們都由一個個單元柜體構成，主要用于儲物及安裝相關廚房設施。

一、柜體基本結構

柜體形狀一般為矩形分格形式，考慮到便于人造板套裁，每個單元柜寬度最好不大于800mm，常見的單元柜體結構如下圖：

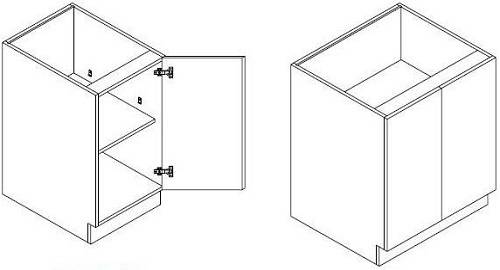

常見的櫥柜單元地柜結構

柜體背板裝配大多采用旁板開槽、插入背板再由木螺釘固定的結構形式；柜體內水層板一般直接用各種層板托支撐；地柜一般直接擺放在廚房地面上，而地面并非絕對平整，且整塊臺面是最后才裝上去的，當櫥柜布局為“L”形、需現場膠接臺面時，對拼縫要求很高，所以地柜下部由可調高度的調整腳支撐，以便于調整柜體上表面水平。調整腳有多種形式，一種是通過轉動調節螺絲可實現地柜某點升降調節，從而將整個地柜調整水平。地柜的踢腳板（底封板）系整張結構，用于遮擋調整腳?？紤]到便于清掃柜體底部，踢腳板應可以快速拆裝，一般用彈性夾（柜腳夾）將踢腳板夾持在調整腳上。彈性夾由木螺釘固定于踢腳板背面，并將踢腳板卡裝在調整腳上，需要清掃時，用力往外拉踢腳板，即可實現踢腳板快速拆裝。

吊柜需要吊掛件安裝于墻體上，吊掛件由固定于墻面的掛板和帶有掛鉤的吊碼兩部分組成，吊碼有明吊碼和暗吊碼兩種。明吊碼由木螺釘固定于吊柜旁板內側，通過其內部的調節螺釘可調整掛鉤伸出量，以保證吊柜安裝橫平豎直。暗吊碼裝于吊柜后面，通過吊碼銷固定在旁板上，所以采用暗吊碼的吊柜，背板應適應當前移安裝，以保證暗吊碼有足夠的安裝空間。

二、柜體接合方式

單元柜體其他板件結合方式與板式家具基本相同，一般為連接件接合，目前較為常見的有偏心件結合和木螺釘結合。

偏心件接合

偏心件（俗稱三合一）接合，它是板式家具常用的結合方式，常用于材質板件的直角接合，具有外形美觀、結構穩定、可反復拆裝、結合強度滿足要求等特點，但其裝配孔加工較復雜、精度要求高，需要專門設備（排鉆）。此種接合方式適合一些大型櫥柜企業，它有利于大批量生產、貯存、運輸和安裝。

偏心件由偏心輪、連接桿、倒刺螺母三部分組成。偏心輪的直徑有25、15、12、10四種。連接桿直徑有6、7梁總，長度有多種規格。一般直徑為25、15、12的偏心件用于側板與頂、底板鏈接，10偏心件用于小抽屜各板件之間的連接。

木螺釘接合

木螺釘接合是采用刨花板（或中纖板）專用螺釘來進行連接的，這種方式由于定投外露影響美觀、生產效率低，在普通板式家具生產中并不多見。但在櫥柜制造中它有獨特的應用優勢，一是其接合強度好于偏心件；二是柜體內部看不到安裝孔，柜內密封性好，可阻止水氣侵蝕柜體和游離甲醛的排放；三是其加工精度要求不高，也不需要專門設備；四是櫥柜大多為嵌入式安裝（三面靠墻），釘頭被墻體完全遮蓋，并不影響美觀。所以柜體采用木螺釘接合對于一些產品批量不大的小型櫥柜企業現場制作櫥柜的小型裝飾公司較為合適。

三、櫥柜抽屜結構

抽屜是櫥柜的一個重要部件，普通抽屜結構及安裝形式如下圖：

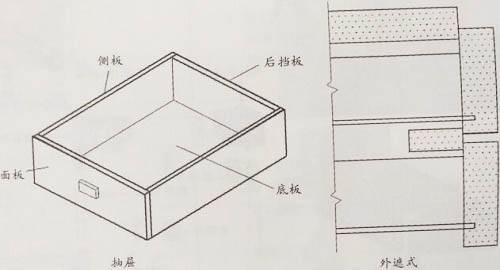

櫥柜普通的抽屜結構與安裝形式

它由面板、側板、后擋板及底板等板件組成，面板材料大都與門板材料一致，各板件結合則采用圓榫及偏心連接件。底板一般采用在側板及屜面板、屜后擋板上開槽，將底板插入其中的結合形式，也有將底板直接釘接在屜框上的。櫥柜抽屜安裝形式大都為外遮式。外遮式是指抽屜關閉后，屜面板位于柜體之外，這種形式有較好的裝飾性和較強的立體感，制造精度要求也較低。

由于抽屜是附屬于柜體且在柜體上滑動開合的，所以除了抽屜自身的結構之外，還應考慮柜體與抽屜的連接。目前常見的是采用各種專門的抽屜導軌連接，按導軌位置不同有托底式和懸掛式兩種。托底式導軌安裝與抽屜底部，抽屜可完全打開，且安裝和加工難度較小，所以在櫥柜中應用較廣。
