板式衣柜的詳細結構與設計說明

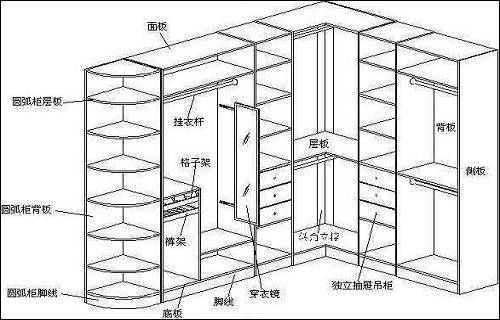

板式結構衣柜的柜體主要有頂底板、側板、層板、背板、腳線等構成，柜體內還包括各種特色功能配件，如：拉籃、L架、褲架、格子架等。以L形帶圓弧的整體衣柜為例，其結構設計如下圖：
一、直型柜結構及尺度
直型柜是相對于轉角柜、圓弧柜等特殊柜體而言的。整體衣柜的柜體大多是采用側板包住頂板和地板結構形式，背板在頂板、底板和左右側板中間。柜身前后都有腳線，一般高度為70mm左右。無頂柜的趟門衣柜，頂部可加一塊上墊板用來裝趟門的上導軌（也可以設計頂板與側板平齊），另外在下面還要加一塊下墊板裝趟門的下導軌。有頂柜的衣柜，趟門的上導軌可以安裝在頂柜的底部。
組成柜體的側板、底板、頂板、加強筋、固定層板等部件通常情況下用三合一偏心連接件加圓榫進行連接。背板與側板的連接多采用插槽結構，寬度大于600mm柜子用背板扣將背板與側板進行連接，活動層板則用層板銷實現與柜體的連接，柜體的結構主要是32mm系統的運用。
32mm系統是一種以模數組合理論為依據，以32mm為模數，通過模數化、標準化的“接口”來構成的板式家具結構系統，是一種采用工業標準板材和標準鉆孔方式來組成家具的手段，同時也是一種加工精度要求非常高的家具制造系統。這個制造體系以標準部件為基本單元，既可以組裝為采用圓榫膠接的固定式家具，也可以使用各類現代五金連接成拆裝式家具。“32mm”就是指板件上前后、上下兩孔之間的距離是32mm或32mm的整數倍。它的核心是標準化、系列化、通用化的板塊設計，是實現家具模塊化設計和生產的主要技術基礎。

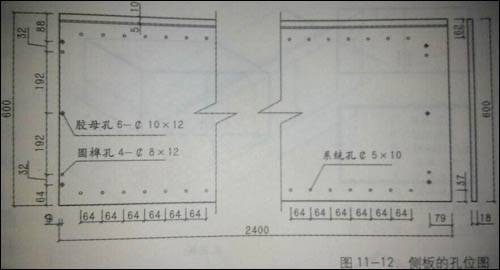

在設計過程中，在側板上主要有兩類不同概念的孔：結構孔和系統孔。結構孔是將板塊組合成柜體必不可少的結合孔，系統孔是用于靈活裝配層板、抽屜所必須的孔。需要強調的是，系統孔僅僅出現在側板上，在頂板與地板上只有與側板相結合的相應結構孔。系統孔一般是在側板前沿和后沿設置的兩排垂直方向的孔，系統孔距離板的前沿37mm；垂直方向上兩孔的中心距為32mm或是32mm整倍數，每個孔的直徑5mm，深10mm。如下圖所示：
通常以側板的前沿和下端為基準邊進行計算來確定第一個系統孔和結構孔的位置，其他的系統孔和結構孔都處在32mm方格的網點上。所有孔的位置都需要精確加工、定位，加工精度控制在0.1-0.2mm之間以保證安裝的精度。
考慮到尺寸的標準化，建議直型柜柜體設計標準尺寸系列參考值為：
1.柜體單元柜設計標準寬度（W）：330mm、480mm、580mm、800mm、801-1200mm的可變柜體，寬度通常包括一塊18mm的側板；2.柜體設計標準深度（D）：帶趟門的衣柜600mm、650mm；不帶趟門的衣柜500mm、550mm；
3.柜體設計標準高度（H）：1800mm、1950mm、2100mm、2400mm，以上設計標準高度均可加頂柜。
二、轉角柜結構及尺度
轉角柜由于結構比較特殊，要單獨設計成一個獨立的柜子，左右兩邊不能與鄰柜共用側板，在背后轉角位置需做兩塊120mm寬的立板，用于加固和安裝背板。轉角柜的層板是一整塊板，然后經過加工切L形而成的。轉角柜一般情況下只適合做衣帽間，建議轉角柜不做趟門或是平開門。建議轉角柜設計標準尺寸系列參考值如下：
1.轉角柜設計標準寬度（W）：900mm×900mm（配490mm深柜體），900mm×1050mm（配550mm深柜體）；2.轉角柜設計標準深度（D）：490mm、550mm；
3.柜體設計標準高度（H）：1800mm、1950mm、2100mm、2250mm、2400mm。
三、圓弧結構及尺度
圓弧柜通常也設計成一個獨立的柜子，不與鄰柜共用側板，并且沒有背板。如果是490mm×490mm的柜子，使用18mm厚的板，一塊側板是490mm，另一塊側板就是472mm。圓弧柜的腳線是一個整體，建議設計標準尺寸系列參考值為如下：
2.圓弧柜設計標準深度（D）：500mm、550mm、600mm、650mm；
3.圓弧柜設計標準高度（H）：1800mm、1950mm、2100mm、2250mm、2400mm。
四、頂柜的結構
由于常用于制造柜體的人造板最大幅面1200mm×2440mm的限制，柜子最大高度一般Wie2400mm，如果空間高度超過2400mm可在上面加頂柜，直接放在底柜的上面。
頂柜多采用平開門，并常用蓋門結構。頂柜的設計，為便于安裝，單個柜體寬度建議不超過1200mm；為了體現視覺美感，門板多采用等分設計，每個門寬建議不超550mm；頂柜高度一般不超過600mm。頂柜設計標準尺寸系列建議參考值如下：
1.頂柜設計標準寬度（W）：700mm、800mm、900mm、1000mm、1100mm、1200mm；2.頂柜設計標準深度（D）：600mm、650mm；
3.頂柜設計標準高度（H）：400mm、450mm、500mm、550mm、600mm。
為了使整體衣柜與室內頂棚很好的銜接，柜體上部一般需要設置頂封板。頂封板常用16-18mm后三聚氧胺飾面板制造，考慮到自動封邊機可加工板件最小幅面要求，頂封板高度一般不小于80mm。頂封板與柜體頂部間需用連接板連接，連接板寬度一般不小于100mm，安裝時先將連接板與頂封板連接成L型頂封部件，再用螺釘將其固定在柜體頂板上。考慮到室內頂棚平整度的影響，設計時，頂封板與頂棚之間應留有5mm左右的間隙，此間隙可在衣柜安裝完成后用白色涂料或白色玻璃膠填充處理。
根據建筑空間有無梁柱等障礙物，頂柜結構又可分為無切角柜、假切角柜和全切角柜三種。
1.無切角頂柜：結構是左右側板包住頂、底板，背板為5mm薄板；主要用于無梁、無柱與較小尺寸的梁，或梁比較薄的情況下；2.假切角頂柜：結構為頂、底板包住左右側板，底板可向左、右、后延伸；當梁柱尺寸較小的場合，可用底板延伸和封板來做類似假切角處理；
3.全切角頂柜：結構為左右側板包住頂、底板，背板18mm打三合一孔鏈接；主要用于較大尺寸的后梁的情況；
4.頂柜遇柱也可以不做切角，依具體情況設計封板或設計獨立單門薄形柜體。
五、板式衣柜功能件結構
- 抽屜結構：側板與面板用偏心件連接，底板插槽。通常情況下所用板件材料規格為：抽面板18mm、側板與后擋板12mm、底板5mm，其外形規格尺寸設計根據標準柜體確定。
- 褲架結構：通常情況下所用板件材料規格為：面板、側板與尾板都為18mm，同樣其外形規格尺寸設計也要根據相關的標準柜體大小確定。
- 格子架的結構：通常情況下所用板件材料規格為：面板18mm、側板與尾板12mm、隔板9mm、底板9mm，同樣其外形規格尺寸設計也要根據相關的標準柜體大小確定。
